CLASSIFICATION
PRODUCT MODEL:LCD-B1-36x24 pixels
LCD-B1-36x24 pixels
PRODUCT SPECIFICATION:
显示操作模式 FSTN正向、背景颜色黑白
RGB:STN正向、STN反向、FSTN正向
显示条件 自对准反射带内置LED背光
视角方向 6点钟方向
驱动方法 1/24 负载1/5 偏斜 （内置驱动电路）
观看区域 17.0mm x 13.0mm [水平× 垂直）
像素格式 36X24像素（水平×垂直）
像素大小 0.440mm x0.495mm |水平×垂直）
背光 LED双色：红色/绿色，黄色/绿色：
RGB(红绿蓝）：红色/绿色/蓝色
RGB:STN正向、STN反向、FSTN正向
显示条件 自对准反射带内置LED背光
视角方向 6点钟方向
驱动方法 1/24 负载1/5 偏斜 （内置驱动电路）
观看区域 17.0mm x 13.0mm [水平× 垂直）
像素格式 36X24像素（水平×垂直）
像素大小 0.440mm x0.495mm |水平×垂直）
背光 LED双色：红色/绿色，黄色/绿色：
RGB(红绿蓝）：红色/绿色/蓝色
Application：
Industrial control, medical, broadcasting, telecommunications, military,Measuring instrument
Main Features:
High definition, contrast,
64 color backlight can be dynamically controlled
Manipulation of commands and data communicated through the SPI
With bitmap display function
Low energy consumption, dustproof, long life
Epoxy resin seals PC terminals
The embedded bracket is securely mounted and aligned

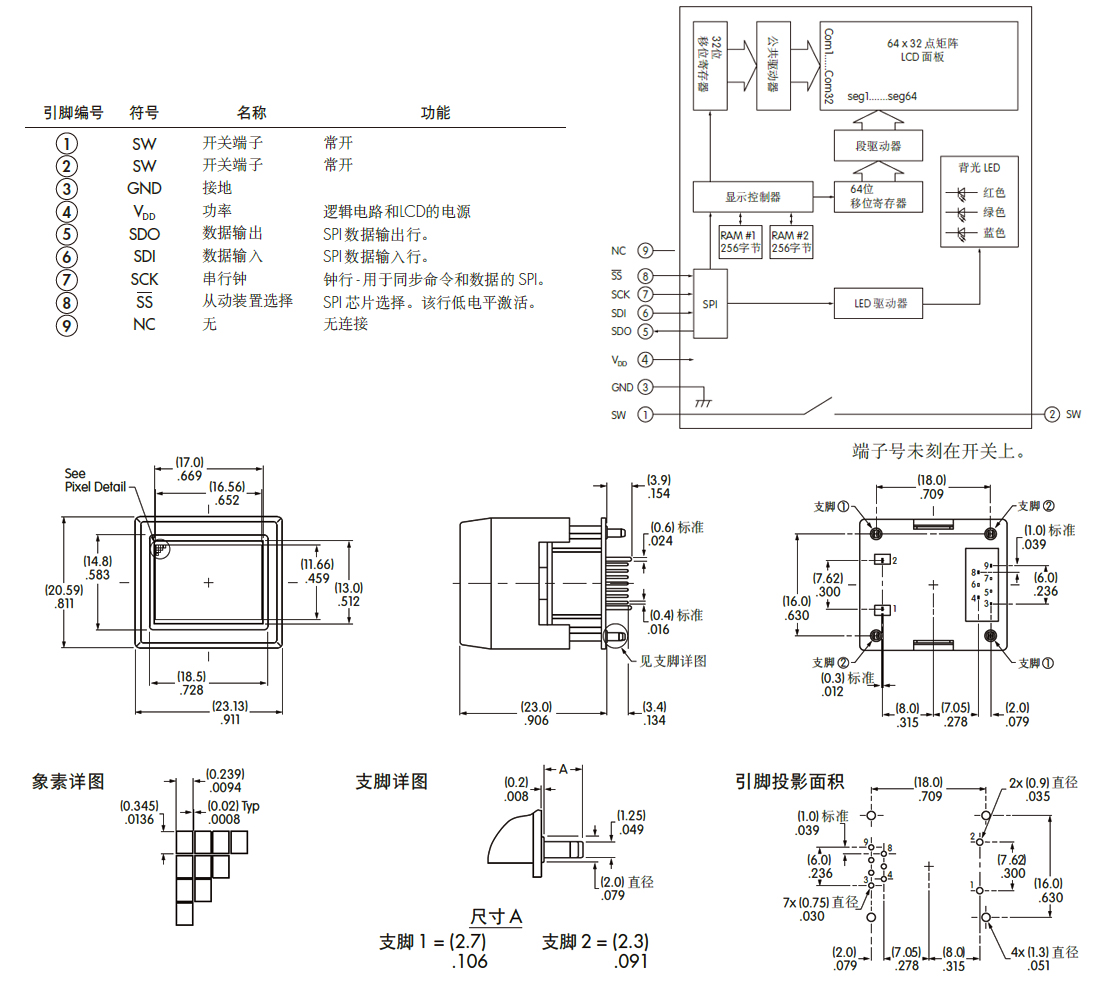

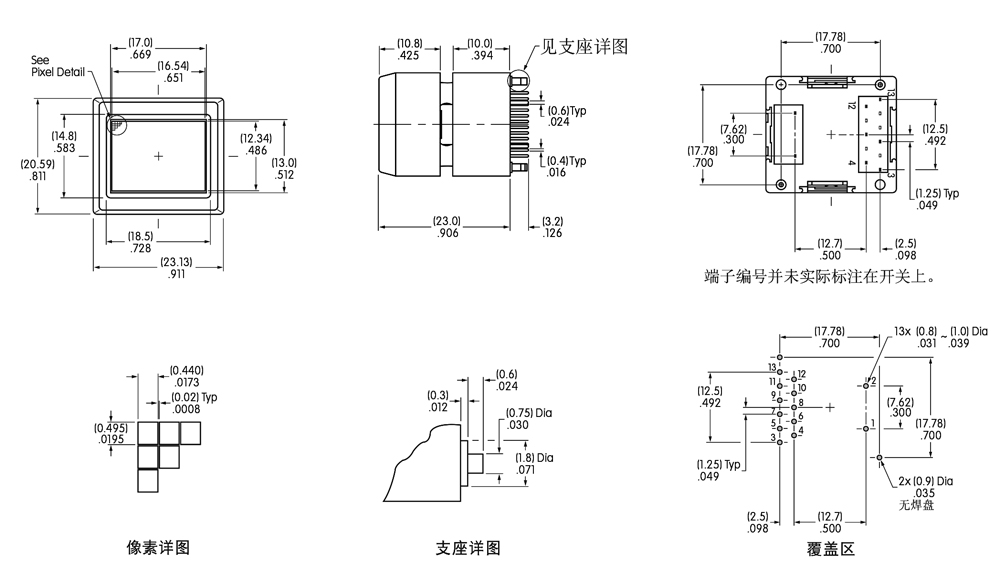

DRAWING
ORDER CODING DIAGRAM
